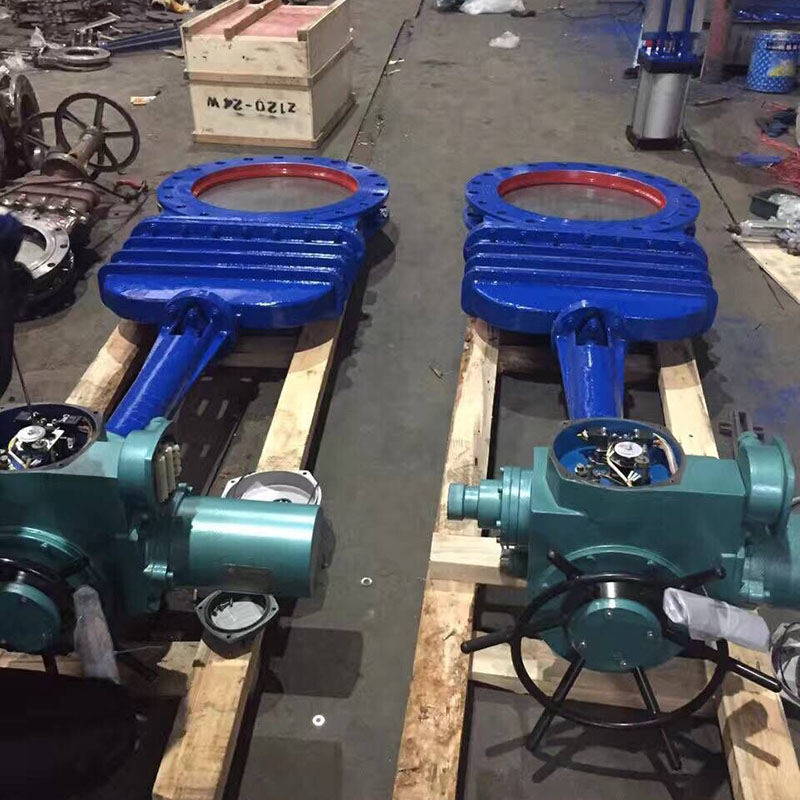

DMZ973H-10電動刀閘閥
電動暗桿式刀型閘閥electric and hydraulic inside screw knife gate valve
南高暗桿手動刀型閘閥新產品概述
此刀形閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
此種刀形閘的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構（見圖一），使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
特別適合在粉塵及干燥的惡劣環境中長期正常工作（見圖二）。 注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。
設計制造 Design and manufacture:JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92
主要零部件材質 Key parts material
|
閥體、上蓋Valve body, upper cap |
碳鋼、不銹鋼Carbon steel, stainless steel |
|
閥板Valve plate |
不銹鋼stainless steel |
|
閥桿Stem |
不銹鋼stainless steel |
|
密封圈Seal ring |
橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy |
主要性能規范 Key performance indicators
|
公稱壓力Nominal pressure |
PN |
|
殼體試驗Casing test |
1.5XPN |
|
密封試驗Leak test |
1.1XPN |
|
工作溫度Operating temperature |
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃ |
|
適用介質Working medium |
紙漿、污水、煤煤氣等paper pulp, sewage, coal slurry |
主要外形及連接尺寸Profile and connection dimension Unit:mm
|
公稱壓力Nominal pressure（MPa） |
公稱通徑Nominal through diameter（mm） |
L |
D |
D1 |
D2 |
H |
N-M |
D0 |
|
1.0 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
280 |
|
200 |
80 |
335 |
295 |
265 |
540 |
8-M20 |
360 |
|
|
250 |
85 |
390 |
350 |
320 |
630 |
12-M20 |
360 |
|
|
300 |
100 |
440 |
400 |
368 |
480 |
12-M20 |
400 |
|
|
350 |
100 |
500 |
460 |
428 |
885 |
16-M20 |
400 |
|
|
400 |
110 |
565 |
515 |
782 |
990 |
16-M22 |
400 |
|
|
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
530 |
|
|
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
530 |
|
|
600 |
140 |
780 |
725 |
685 |
1450 |
20-M27 |
600 |
|
|
700 |
165 |
895 |
840 |
800 |
1700 |
24-M27 |
600 |
|
|
800 |
190 |
1010 |
950 |
905 |
2000 |
24-M30 |
680 |
|
|
900 |
200 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
680 |
|
|
1000 |
|
1220 |
1160 |
1150 |
2780 |
28-M33 |
配電動Electric type optional |
|
|
1200 |
|
1450 |
1380 |
1325 |
3360 |
32-M36 |
||
|
1400 |
|
1675 |
1590 |
1525 |
3920 |
36-M39 |
||
|
1600 |
|
1915 |
1820 |
1750 |
4480 |
40-M45 |
刀型閘閥驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。
刀型閘閥外形：明桿，暗桿兩種
刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等
刀型閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。
浙江南高自控閥門有限公司主要生產刀型閘閥、漿液閥、插板閥、閘門、氣動、電動閥門系列等以及各種閥門。產品嚴格按照國標GB、美標API、德標DIN標準生產。本公司生產刀型閘閥、漿液閥、插板閥能很好地解決在電力、石油、化工、造紙、城建、污水環保工程、冶金、水泥廠等行業所遇到的固體粉沫及漿類介質的耐磨損難題。
